Caissons lumineux

Modules périphériques/tangantiels et rétroéclage directe – compatibles avec tous les profils et faciles à installer.

Brochure Voir tous les modules

Choisissez les modules barres LED d’Exposupply

checkCompatibles avec des systèmes tels qu’Aluvision, beMatrix, Octanorm, TecTex, Pixlip et EFKA
checkModules périphériques/tangentiels et rétro-éclaige direct
checkOptions plug & play disponibles
checkLivraison rapide depuis le stock
checkInstallation facile
checkSolutions sur-mesure possibles

chevron_left chevron_right

Modules pour caissons lumineux pour toutes les applications

Les modules d’Exposupply pour caissons lumineux sont compatibles avec tous les profils les plus courants.

Selon votre cadre et votre application, choisissez un modèle rétroéclairage direct ou tangentiel – tous deux garantissent un éclairage puissant et homogène.

Grâce à leur conception intelligente, les modules sont très polyvalents et faciles à intégrer dans différents profils :

checkALUVISION
checkBEMATRIX
checkOCTANORM
checkTecTex
checkEFKA
checkPIXLIP

LONA

VICI

UVAL

YONI

Portée maximale

Montage

Nombre à connecter en série

Angle du faisceau

Driver

Flux lumineux

Profondeur du caisson lumineux

Dimensions totale

Consommation d'energie

Voltage d'Entrée

Certificats

Température de stockage

Température de fonctionnement

CRI

Classement IP

Branchement en serie possible

Puce LED

Nombre de LEDs

Type de LED

Durée de vie de la lampe

Source de lumière

Puissance

Température de couleur

Matériau

Couleur

Adapteur

Poids

Fiche de couplage

Gradable

Dimensions de l\'emballage

PLUG & PLAY

3000 mm

Edgelit

Max. 20

45×10

Intégré

1450 lm

100 – 150 mm

393 x 26 x 14 mm

15W

AC 100-240V

CE, RoHS, UL

-20oC – +40oC

-20 ºC – +60 ºC

>75

IP20

Male and Female connector

SMD3535

SMD

30000 hrs

LED

18W

Blanc froid (7000k)

LED PCBA Plastic

Blanc

Driver intégré

115 g

S.O.

SUPER BRIGHT

4000 mm

Edgelit

Max. 8

39×13

Externe

1800 lm 2700 lm 900 lm

100 – 150 mm

190 x 23 x 18 mm 380 x 23 x 18 mm 380 x 23 x 18 mm 570 x 23 x 18 mm

18W 27W 9W

DC 24V

-20oC – +40oC

-20 ºC – +40 ºC

>75

IP20

Male and Female connector

Osram

3 6 9

SMD

50000 hrs

LED

18W 27W 9W

Blanc froid (6500k)

Aluminium

Gris

S.O.

111 g 39 g 90 g

2-pin

Non

S.O.

ROBUSTE

3000 mm

Edgelit

Max. 10 (15W) Max. 20 (9W)

45×15

Externe

1350 lm 810 lm

100 – 150 mm

205 x 27 x 16 mm 464 x 27 x 16 mm

15W 9W

DC 24V

CE, RoHS, UL

-20oC – +40oC

-20 ºC – +40 ºC

>75

IP20

Male and Female connector

Osram

3 5

SMD

50000 hrs

LED

15W 9W

Blanc froid (7000k)

Aluminium

Gris

S.O.

54 g 80 g

3-pin

Non

583 x 242 x 270 mm

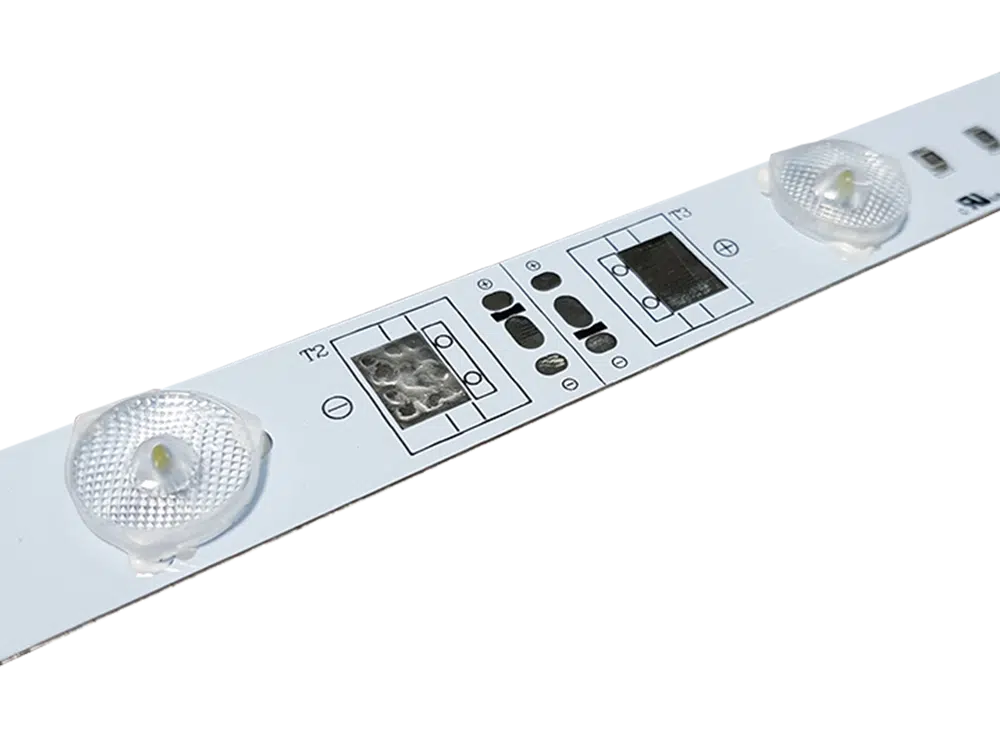

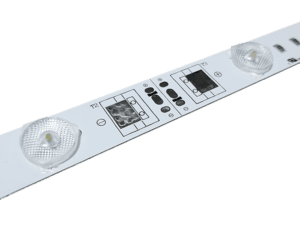

BACKLIT

80 mm

Backlit

170°

Externe

1200 lm 600 lm

Max. 50 mm

480 x 20 x 7,2 mm 960 x 20 x 7,2 mm

12W 6W

DC 24V

CE, RoHS, UL, TÜV

-20oC – +40oC

-20 ºC – +60 ºC

>75

IP20

Male and Female connector

SMD2835

SMD

30000 hrs

LED

12W 6W

Blanc froid (7000k)

Aluminium

Gris

S.O.

43 g 73 g

S.O.

Oui

1030 x 250 x 175 mm

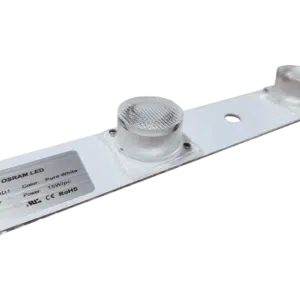

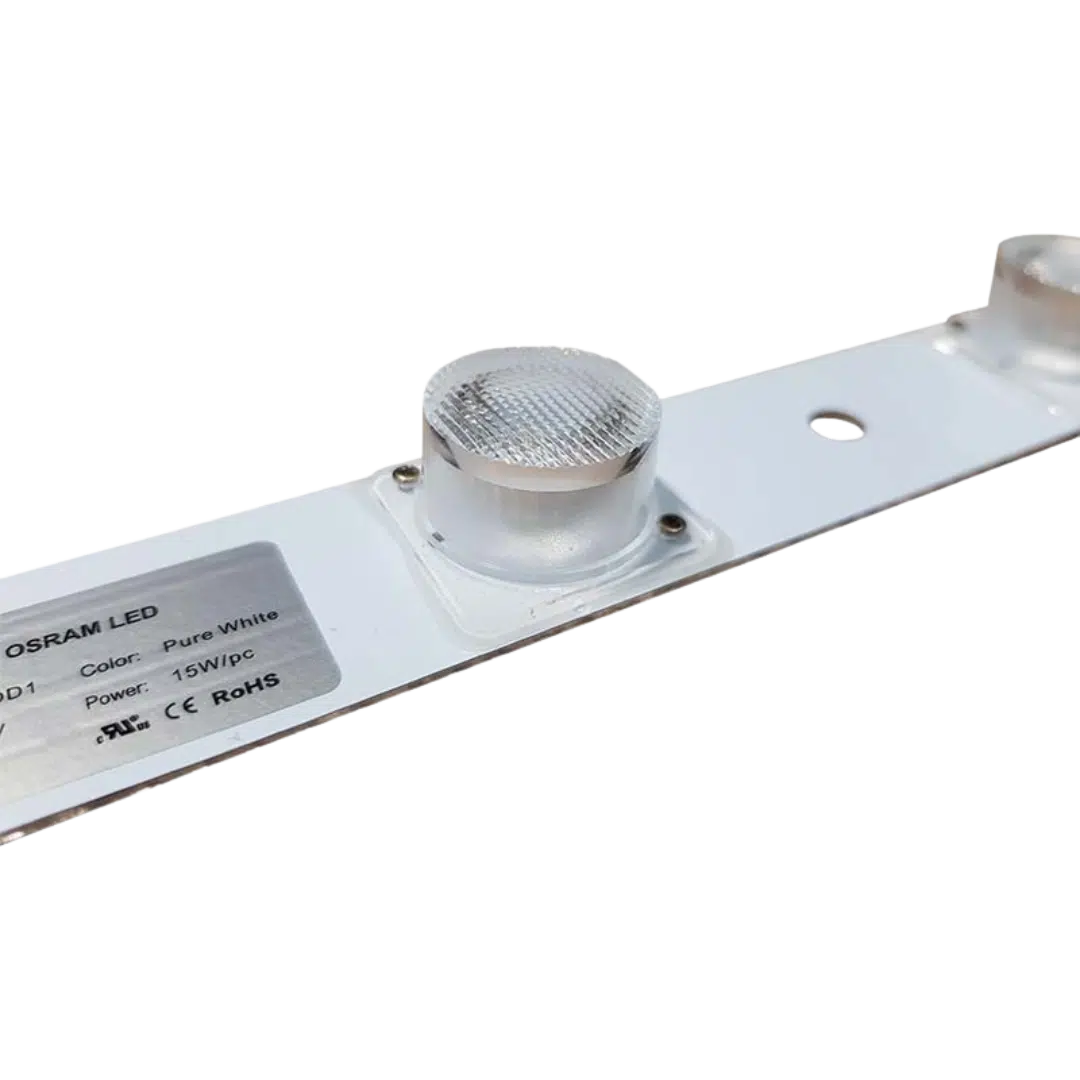

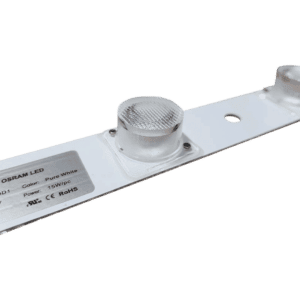

Module UVAL tangentiel Robuste. Éclairage puissant et homogène.

Aller au produit

Module LONA tangentiel Plug & Play. Driver intégré.

Aller au produit

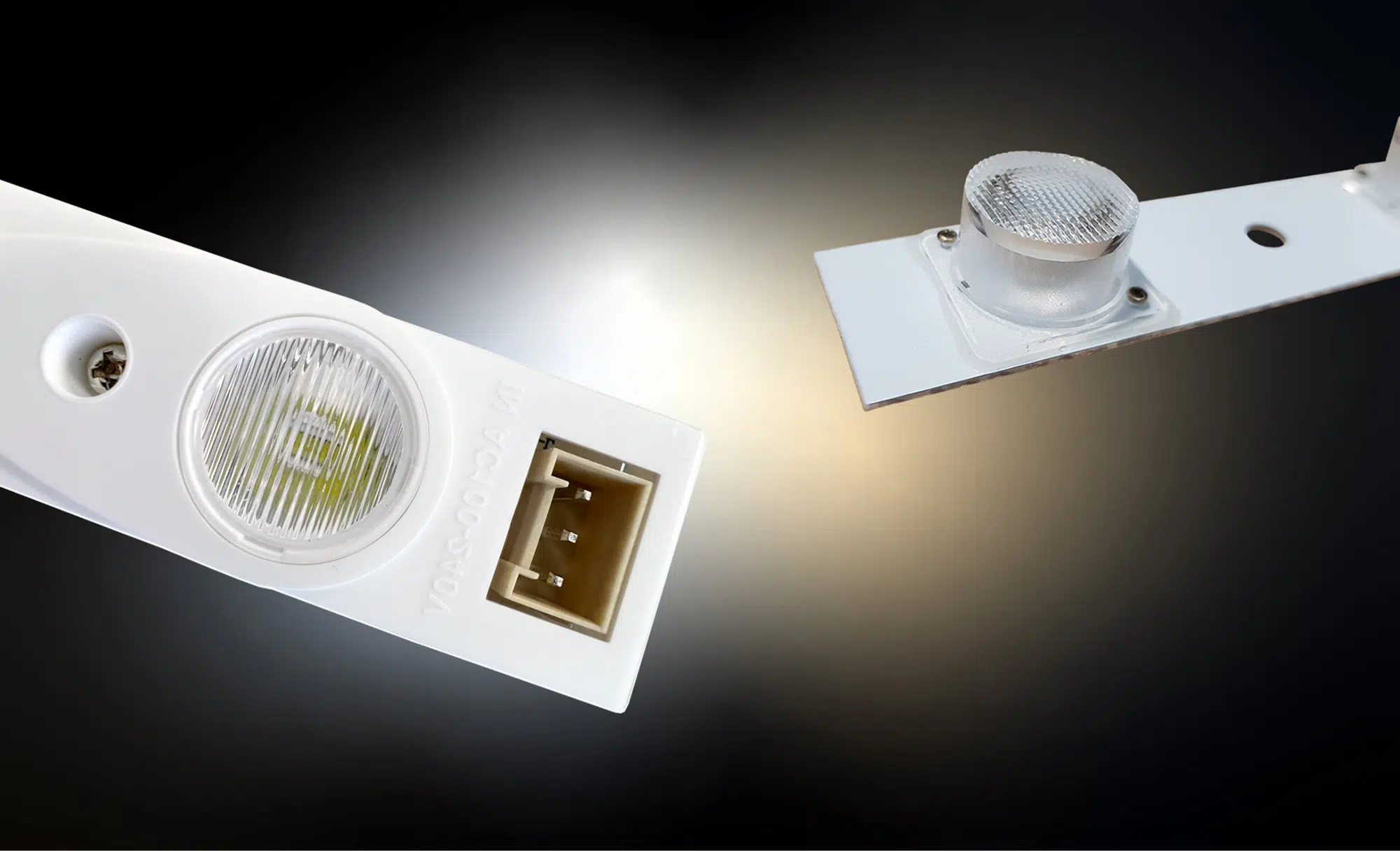

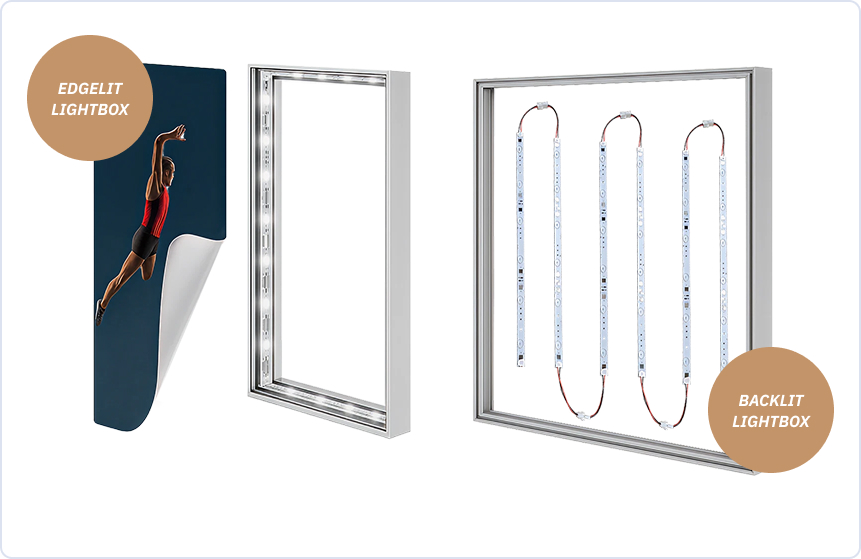

Modules tangentiel ou rétro-éclairage direct

Il existe deux types de modules lightbox : tangentiel/périphérique ou rétro-éclairage direct

Les modules tangentiels/périphériques éclairent la toile par les côtés. Ils sont montés à l’intérieur du cadre et diffusent la lumière sur toute la surface. Les lentilles concentrent le faisceau lumineux pour garantir une luminosité uniforme dans toute la structure.

Les modules rétro-éclairage direct sont placés directement derrière la toile. Leurs lentilles assurent une large diffusion de la lumière sur une courte distance – même les cadres peu profonds sont ainsi parfaitement éclairés.

Des questions sur les options ?

Nous sommes là pour vous aider. Contactez-nous et découvrons ensemble les possibilités.

DEMANDER UN DEVIS NOUS CONTACTER

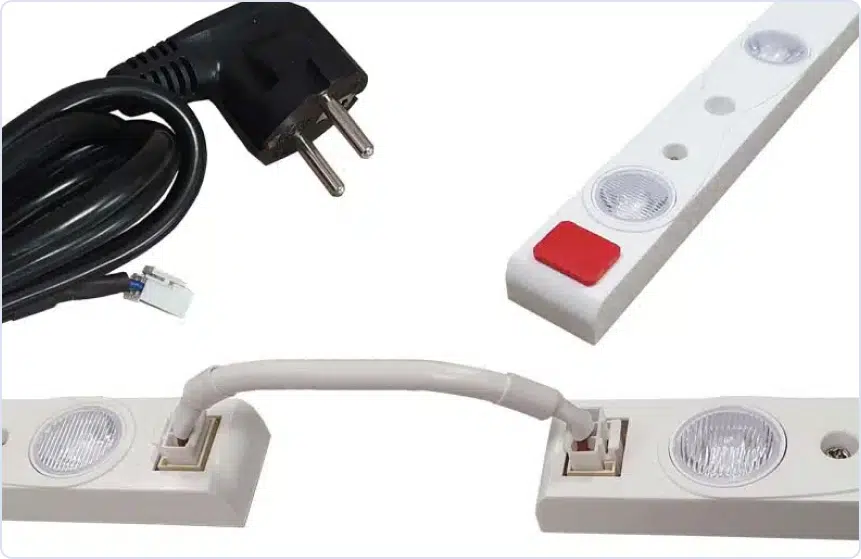

Accessoires pour modules

Une gamme d’accessoires est disponible pour nos modules pour caissons lumineux, notamment des transformateurs de puissances variées et des câbles de connexion. Chaque page produit indique clairement les accessoires nécessaires pour chaque module.

Voir tous les accessoires

Questions fréquemment posées

La différence réside dans le positionnement de l’éclairage. Avec edgelit, les LED sont placées sur les bords du cadre. Avec backlit, les LED sont positionnées juste derrière la toile, ce qui permet une utilisation dans une lightbox peu profonde.

Il existe deux types de connexions pour relier les modules entre eux :

La connexion 2 broches est plus compacte.
La connexion 3 broches est plus grande et plus robuste, et est également compatible avec les modules Pixlip

Les deux variantes contiennent deux fils, ce qui peut prêter à confusion concernant le nom « 3 broches ».

Cela dépend du type de module. Veuillez consulter la page produit pour connaître le nombre maximum de modules pouvant être connectés.

Non, Exposupply fournit uniquement les modules LED et les accessoires correspondants. Les modules edgelit peuvent être montés dans tout profilé en aluminium standard.

Non, Exposupply fournit uniquement les modules LED et les accessoires. Le cadre et la toile ne sont pas inclus.

Pour un résultat optimal, nous recommandons de placer l’éclairage à environ 6 cm de la toile.

Non, les modules ont un indice de protection IP20 et sont exclusivement destinés à une utilisation en intérieur.
